Плоскошлифовальный станок 3Л722В, б/у после кап.ремонта

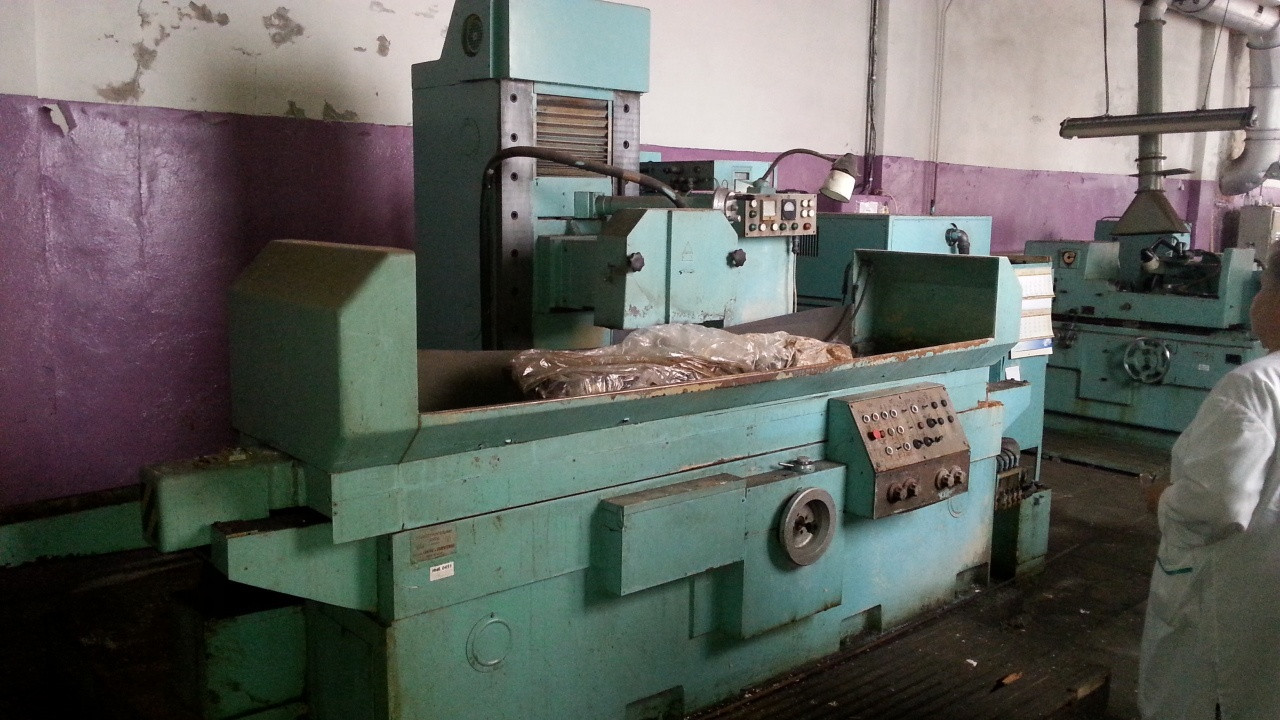

Плоскошлифовальный станок 3Л722В

Станки модели 3Л722В являются типовыми представителями гаммы плоскошлифовальных станков с прямоугольным столом среднего типоразмера и позволяет с микронной точностью обрабатывать плоские поверхности самых различных деталей. При применении дополнительных приспособлений на этих станках возможна обработка и фасонных поверхностей.

Оборудование после капитального ремонта, в рабочем состоянии.

Технические характеристики:

Станки модели 3л722в предназначены для точности обработки плоских и фасонных поверхностей. Станок может комплектоваться синусными плитами, позволяющими производить обработку деталей под разным углом.

Класс точности: В

Наибольшие размеры обрабатываемых изделий при номинальном диаметре круга, мм:

без плиты электромагнитной:

• длина - 1250
• ширина - 320
• высота - 400

на плите электромагнитной:

• длина - 1250
• ширина - 320
• высота - 280

Наименьшие размеры обрабатываемых изделий, закрепленных на плите электромагнитной, мм:

• длина - 50
• ширина - 40
• высота - 3

Наибольшая масса обрабатываемых изделий, кг:

• на плите электромагнитной - 400
• без плиты электромагнитной - 600

Расстояние от оси шпинделя до рабочей поверхности стола, мм:

• наименьшее - 210
• наибольшее - 625

Пределы скоростей перемещения стола:

• Регулирование бесступенчатое, м/мин - 2-35
• Круг шлифовальный по ГОСТ 2424-75 - ПП450х80х203
• Частота вращения шлифовального шпинделя, мин - 1-1460
• Скорость шлифования при наибольшем диаметре шлифовального круга, м/с - 34,4
• Поперечное перемещение стойки, мм - 430

Скорость поперечного перемещения стойки, м/мин:

• при ускоренном перемещении, не менее -1,2
• в режиме правки - 0,150

Предел прерывистой поперечной подачи стойки на ход стола (регулирование бесступенчатое), мм/ход - 1-60

Вертикальное перемещение шлифовальной бабки, мм:

• наибольшее - 415
• на одно деление лимба - 0,002
• на один оборот лимба - 0,2
• при толчковой подаче - 0,002-0,120
• микрометрическое ручное - есть

Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин - 200

Величина аварийного отскока шлифовальной бабки, мм, не менее - 1,0

Габаритные размеры станка, мм:

• длина - 4810
• ширина - 2660
• высота - 2660

Масса станка (без гидроагрегата, агрегата охлаждения, электрошкафа), кг - 6100
Масса станка, кг - 7150
Относительный показатель использования материала , кг/кВт - 554
Относительный показатель использования электроэнергии, кВт/ом - 1,4
Корректированный уровень звуковой мощности, дБл - 99
