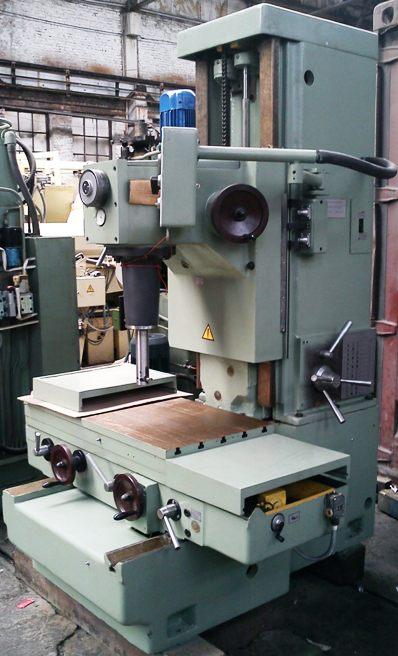

Станок отделочно-расточной вертикальный 2Е78П, б/у после ремонта

Станок отделочно-расточной 2Е78П

Станки модели 2е78п предназначены для ремонтной тонкой расточки блоков цилиндров и гильз судовых, автотракторных и мотоциклетных двигателей, а также для сверления, подрезки торцов и расточки отверстий в отдельных деталях. Снабжены комплектом шпинделей, которые устанавливаются на шпиндельную бабку в зависимости от диаметра растачиваемого отверстия.

Станки отделочно-расточные вертикальные 2Е78П и 2Е78ПН предназначены для ремонтной расточки блоков цилиндров и гильз автомобильных, тракторных и мотоциклетных двигателей, а также для сверления и расточки отверстий в отдельных деталях, размеры которых соответствуют технической характеристике станков. На станке модели 2Е78П и 2Е78ПН можно осуществлять тонкое фрезерование универсальным шпинделем.

Технические данные станка 2Е78П позволяют производить тонкую расточку в сталях, чугунах и цветных металлах, подрезку торца у растачиваемого отверстия и безрисочный вывод резца.

Станок 2Е78П снабжен комплектом шпинделей, один из которых устанавливается на шпиндельную бабку, в зависимости от диаметра растачиваемого отверстия. Универсальным шпинделем, кроме операции расточки, может производиться сверление, зенкерование и развертывание.

На станке модели 2Е78П стол может быть выполнен с устройством для отсчета координат, включающим точные штриховые меры длины и приставные отсчетные микроскопы типа МО.

Станок 2Е78П используется для подвижных ремонтных мастерских.

Диаметр растачиваемого отверстия, мм 28...200
Расстояние от оси шпинделя до салазок шпиндельной бабки, не менее, мм 320
Ход шпиндельной бабки, не менее, мм 500
Расстояние от конца шпинделя до рабочей поверхности стола, мм 25
Размеры рабочей поверхности стола, мм 1000x500
Продольный ход стола, мм 800
Поперечный ход стола, мм 200
Количество ступеней частот вращения шпинделя 12
Диапазон оборотов шпинделя, об./мин 26...1200
Число ступеней рабочих подач шпиндельной бабки 4
Диапазон подач шпиндельной бабки, мм/мин 0,025...0,2
Скорость рабочего перемещения стола в продольном направлении, мм/мин 100
Скорость быстрого перемещения стола в продольном направлении, м/мин 2,7
Скорость быстрого перемещения шпиндельной бабки, м/мин 2,0
Диаметры отверстий при обработке шпинделем диаметром 48 мм 50...82 мм
Диаметры отверстий при обработке шпинделем диаметром 78 мм 82...125 мм
Диаметры отверстий при обработке шпинделем диаметром 120 мм 125...200 мм
Глубина растачивания при обработке шпинделем диаметром 48 мм 185 мм
Глубина растачивания при обработке шпинделем диаметром 78 мм 210...300 мм
Глубина растачивания при обработке шпинделем диаметром 120 мм 350...410 мм
Диаметр сверления в сплошном материале мм 15
Количество электродвигателей в станке 3
Суммарная мощность электродвигателей кВт 3,7

Габаритные размеры, мм

длина 1750
ширина 1560
высота 2125

Масса станка с приставным оборудованием, кг 2680
