Станок токарно-винторезный 1М65, б/у после ремонта
- Нет в наличии
8 500 000 ₸

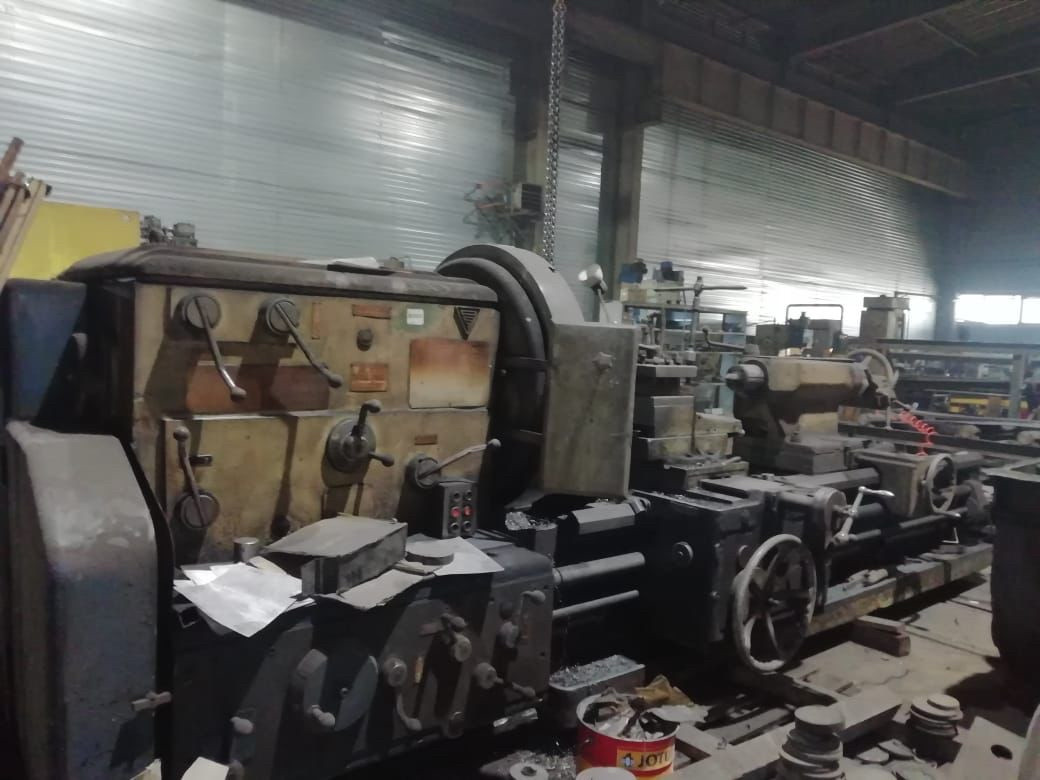

Станок токарно-винторезный 1М65
Предлагаем на реализацию станок токарно-винторезный модели 1М65 (РМЦ 2800 мм) Оборудование после капитального ремонта с модернизацией электрической и механической части.
Технические характеристики 1м65 обеспечивают возможность обработки крупногабаритных заготовок методом точения. Жесткость станка позволяет использовать в работе твердосплавные и инструменты из быстрорежущей стали.
Оборудование после капитального ремонта, в рабочем состоянии.
|
Наименование характеристики |
Ед. изм. |
Параметры |
| Размеры обрабатываемых изделий | ||
|
Наибольший диаметр обрабатываемого изделия над станиной |
мм |
1000 |
|
Наибольший диаметр обрабатываемого изделия над суппортом |
мм |
600 |
|
Расстояние между центрами (РМЦ) |
мм |
3000; 5000 |
|
Наибольшая длина обрабатываемого изделия |
мм |
3000; 5000 |
| Шпиндель | ||
|
Диаметр отверстия в шпинделе |
мм |
85 |
|
Конец шпинделя по ГОСТ 12595-72 |
|
1-15М |
|
Количество скоростей |
|
24 |
|
Частота вращения шпинделя |
об/мин |
5…500 |
| Коробка подач | ||
|
Количество подач |
|
32 |
|
Подача |
|
|
|
продольная |
мм/об |
0,20…3,05 |
|
поперечная |
мм/об |
0,07…1,04 |
|
Наибольшее усилие резания, допускаемое механизмом подач |
|
|
|
продольное |
кгс |
1200 |
|
поперечное |
кгс |
780 |
| Параметры нарезаемых резьб | ||
|
Пределы шагов нарезаемых резьб |
|
|
|
метрических |
мм |
1-120 |
|
модульных |
модуль |
0,5-30 |
|
дюймовых |
ниток/дюйм |
0,25-28 |
|
питчевых |
питч |
нет |
| Суппорт | ||
|
Число резцов, установленных в резцедержателе |
|
4 |
|
Высота резца, устанавливаемого в резцедержателе |
мм |
50 |
|
Наибольшее расстояние от оси центров до кромки резцедержателя |
мм |
520 |
|
Наибольшее продольное перемещение |
мм |
2710; 4780 |
|
Наибольшее поперечное перемещение |
мм |
600 |
|
Цена одного деления лимба |
|
|
|
В продольном направлении |
мм |
0,1 |
|
В поперечном направлении |
мм |
0,05 |
| Резцовые салазки | ||
|
Наибольшее перемещение салазок |
мм |
240 |
|
Наибольший угол поворота |
град |
±90 |
|
Цена одного деления шкалы поворота |
град |
1 |
|
Цена одного деления лимба |
мм |
0,05 |
| Задняя бабка | ||
|
Центр в шпинделе по ГОСТ 13214-79 |
|
Морзе 5 |
|
Наибольшее перемещение пиноли |
мм |
300 |
|
Поперечное смещение |
мм |
±15 |
| Электрооборудование | ||
|
Привод станка |
|
|
|
Число оборотов |
об/мин |
1460 |
|
Мощность |
кВт |
22 |
|
Тип |
|
4А180S4У3 |
|
Привод насоса охлаждения |
|
|
|
Число оборотов |
об/мин |
2800 |
|
Мощность |
кВт |
0,12 |
|
Тип |
|
ПА-22 |
|
Привод насоса смазки |
|
|
|
Тип |
|
С12-54 |
| Габариты и масса | ||
|
Габаритные размеры станка |
|
|
|
Длина (в зависимости от РМЦ) |
мм |
6140; 8180 |
|
ширина |
мм |
2200 |
|
высота |
мм |
1760 |
|
Масса станка (в зависимости от РМЦ) |
кг |
12800; 15750 |
| Основные | |
|---|---|
| Состояние | Б/У |
| Потребляемая мощность | 15 кВт |
| Диаметр обработки над станиной | 1000 мм |
| Диаметр отверстия шпинделя | 85 мм |
| Число скоростей шпинделя | 24 шт |
| Расстояние между центрами | 5000 мм |
| Диаметр пиноли | 80 мм |
| Ход пиноли | 300 мм |
| Мощность двигателя подачи | 22 кВт |
| Диаметр обточки над суппортом | 600 мм |
| Параметры сети | |
| Напряжение | 380 В |
| Частота | 50 GHz |
| Общие параметры | |
| Вес | 15750 кг |
| Длина | 4100 мм |
| Ширина | 2200 мм |
| Высота | 1770 мм |
| Дополнительные параметры | |
| Конус задней бабки | Морзе 5 |
- Цена: 8 500 000 ₸
